虫情测报设备

名称: 虫情测报设备

符合标准:符合GB-T24689.1-2009标准图像式虫情测报工具。

主要目的:对虫害的发生与发展进行分析和预测,为现代农业提供服务,满足虫情预测预报及标本采集的需要。

工作原理:利用现代光,电,数控等技术,实现了害虫诱捕虫体高压杀虫,传送带配合运输,整灯自动运行等功能。在无人监管的情况下,可自动完成诱虫,杀虫,虫体分散,拍照,运输,收集,排水等系统作业,然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台。

供电方式:220VAC或太阳能供电。

设备功耗:整机功耗:≤200W;待机功耗≤25W;

工作环境:0~70℃,0~85%(相对湿度)、无凝结

绝缘电阻:≥2.5MΩ(漏电保护)

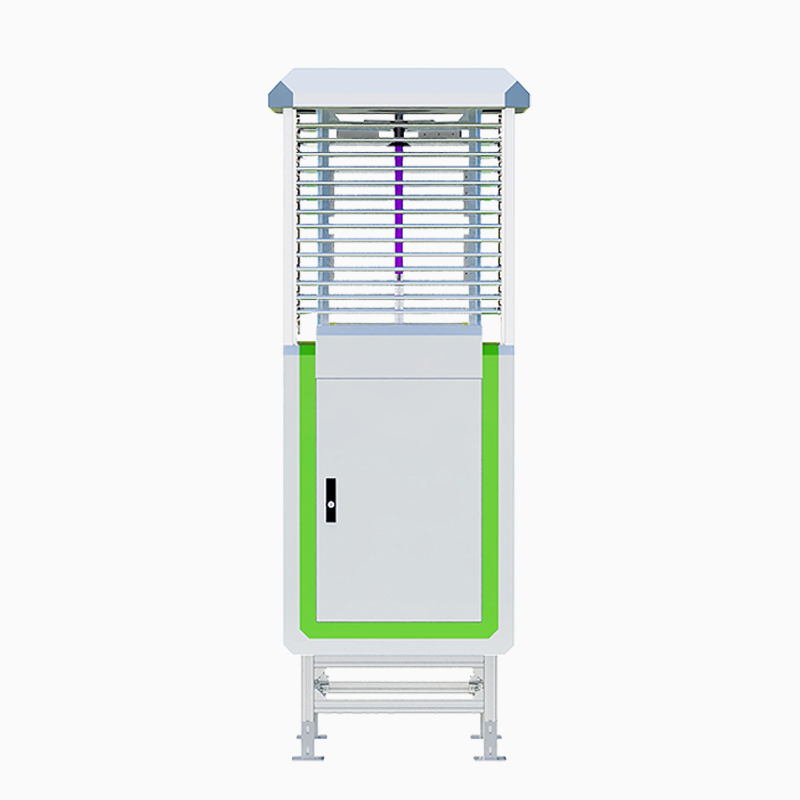

虫情测报设备主体结构:

整机尺寸:717mm*727mm*1565.7mm。

虫情测报设备可选配安装底座,底座高度40cm,用于防止雨季雨水倒灌至中控箱中。

虫情测报设备由诱虫装置、撞击板、杀虫装置、高清摄像头、安卓主控系统、机械组件、雨雪传感器、光感传感器、专业金属箱体框架、安装底座等组成。

诱虫装置:

默认光学诱虫原理,可选药物诱虫原理。

光学诱虫采用主波长为365nm的20W黑光灯管,灯管启动时间≤5S。

诱虫装置四周设有撞击屏,撞击屏采用高透玻璃材质,互成120度角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。

诱虫装置四周可选配百叶窗,有效防止非目标大虫子或树叶等杂物进入设备,影响虫体识别。

杀虫装置:

上下两层远红外虫体处理仓,致死率不低于98%,虫体的完成率不小于95%。

远红外虫体处理仓工作15分钟后,温度可达85℃±5℃。

摄像头参数:

本设备支持500W/800W/1200w像素摄像头,摄像头采用USB接口方便现场更换。

可通过摄像头实时采集传送带上的虫子情况,所拍摄图像清晰度能够达到人工识别昆虫种类的要求。

安卓主控系统:

主控系统采用7寸安卓系统触控显示屏。

支持本地查看实时设备状态,更改设备工作模式,单独控制设备的各个组件启动运行。

支持虫体照片本地备份、查看、断网续传。

支持远程升级程序、GPS定位、自动校时、本地设置参数、调试摄像头等功能。

通信方式:

支持4G通信、支持以太网RJ45通信、支持WiFi方式通信。

机械组件:

箱体内部含虫雨挡板、杀虫挡板、烘干挡板、震动装置、移虫装置、补光灯、摄像头等机械装置及控制执行设备。

虫情测报设备震动装置可将诱集到的虫体进行震动,使昆虫冲突均匀洒落平铺在传送带上,避免虫体堆积,确保每个虫体特征都可清楚拍摄,配合平台软件AI分析识别系统,可保证不同时间段诱集到的昆虫不混淆。

雨控技术:

通过雨雪传感器检测现场天气情况,无雨雪天气正常运行,有雨雪天气停止运行。

识别雨雪天气后,控制虫雨挡板开合方向,实现虫雨分离。

光控技术:

通过光照传感器检测现场光照强度,不受瞬间强光影响。

当光照小于程序设定值时,控制设备正常运行;当光照大于程序设定值时,控制设备停止运行。

时控技术:

可设置工作开始时间、工作时长、单次工作循环时间、诱虫灯开启时长、雨后延迟开启时长等。

工作模式:

支持自动工作模式、手动工作模式,支持工作模式切换。

自动工作模式工作流程:飞虫受诱虫光源吸引→进入百叶窗→撞向撞击版 →撞击后掉入杀虫仓→杀虫仓高温杀死虫子后→杀虫挡板翻转→虫子尸体掉进烘干仓→烘干仓进行高温烘干,烘干完成后→烘干挡板翻转→虫子尸体掉落在震动板上→震动板启动→虫子尸平铺至传送带上→传送带将将飞虫尸体运送到摄像头下→拍照→上传照片至服务器。

手动工作模式介绍:支持通过本地屏幕、云平台、APP控制各机械组件运行。


虫情测报设备安装方式:

(1)选择好虫情检测柜体安装位置,尽可能提前预制平坦硬质水泥高台,再根据底座固定尺寸进行打孔。

(2)使用配件里的膨胀螺丝装到打好8个孔位中。

(3)将设备支撑柱下面的四角抬高焊脚的8个膨胀螺丝孔位对应好,用扳手拧紧固定,即可。

虫情测报平台:

虫情测报平台可根据不同权限进行分账号登陆及管理,至少能分配8级以上不同权限的账号。

虫情测报平台远程查看虫情测报设备的各个部件的当前工作状态,且状态可进行存储,可查看历史记录。

虫情测报平台用户可增加害虫种类。

虫情测报平台具有按区域和时间两种方式的害虫种类、数量变化的统计图包含柱状图和折线图。

虫情测报平台使用第二代虫情数据库进行AI自动分析,同时用户可对AI分析结果自行补录修正。

二次开发:

免费提供专业虫情测报平台及APP客户端,平台可提供API接口。

虫情测报设备可提供基于java、C#的SDK开发接口。
