云量监测仪

一、云量监测仪概述

随着自然科学的发展,云的观测持续被重视。在早期,对于云的观测,需要专业人员通过肉眼来观测,手动记录观测结果,观测结果准确程度因观测人的经验和技术水平不同存在很大差异。为了降低人力成本、提高观测精度,实现无人值守的对天空全天候自动观测,逐渐用云量监测仪替代了人工观测,云量监测仪配合机器深度学习算法的运用,极大的提高了云的自动化观测程度,增强了人们对太阳能资源的研究和利用能力。


二、云量监测仪功能说明

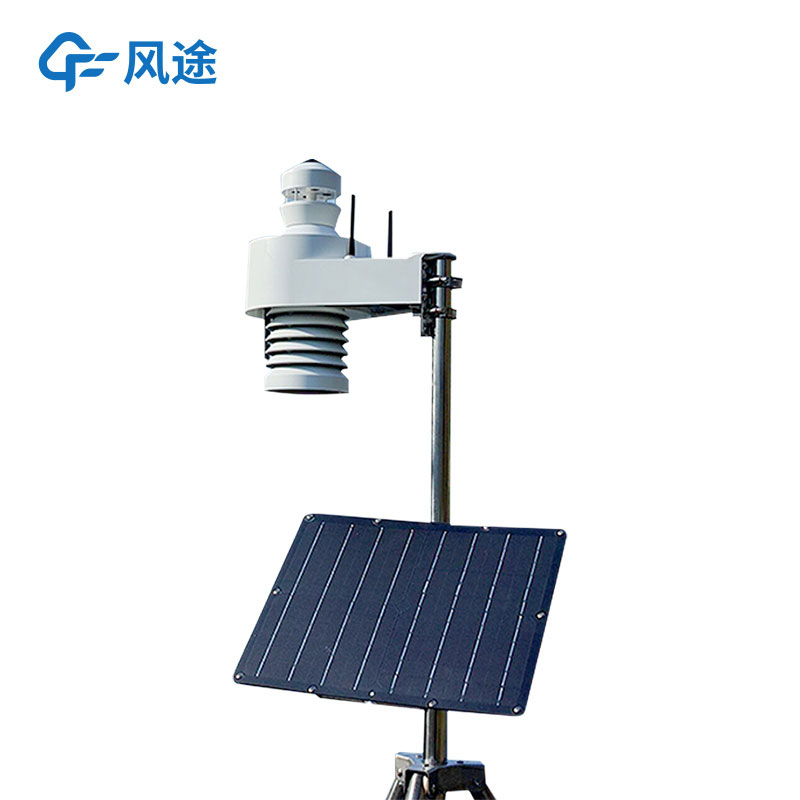

FT-TK2云量监测仪为我司自主研制的新一代全自动、全色彩天空成像设备,该设备拥有220°超大可视角度,通过IOT智能网络技术,能够把实时获取的图像信息和气象数据传输到后端计算中心,数据经质控、AI图像识别模型处理后,将实时图像数据、云的覆盖率、透光率及附加的天气数据通过多种形式提供给用户终端。


三、云量监测仪硬件规格参数

图像传感器:1/2.7"Progressive Scan CMOS 500万像素(默认200万输出,200万,300万,500万三挡可通过云端远程调整)

最低照度:彩色:0.01Lux F1.2

图像信噪比:≥50dB(AGC OFF)

宽动态范围:≥80dB

最大图像分辨率:2592×1944

支持图像分辨率:2592×1944/2560×1920/2048×1536/1080P(1920×1080)

镜头视角:约220°全鱼眼

焦距(Focal length):2.8mm

通光孔径(Aperture):F1.8

输入电压范围:11~13.5VDC,标准输⼊电压:12VDC(支持适配器与太阳能两种供方式)

整机大功耗不超过10W,平均功耗6.5W

网络通讯方式:4G

温湿度传感器:

温度:传感器精度±0.3℃,精度适用量程0℃~65℃,使用范围-20℃~55℃

湿度:传感器精度±3%RH,精度适用量程10%RH~90%RH,使用范围0%RH~100%RH

大气压传感器:传感器精度±1hpa量程300hpa~1100hpa

工作温度-20℃~55℃

按键:

电源按键:开机/关机

设置键:设备运行状态中,按下后等待一段时间,设备进入蓝牙模式,用于用户绑定和重设网络

指示灯:

开机:黄灯长亮不超过5s

蓝牙模式:红灯绿灯,每秒间断闪烁

运行状态:4G网络模式,每10s绿灯闪一次

网络无可用:红灯闪烁30秒

天气数据和图像采样频率可调,快1分钟上传一次

产品材质:PC

外部尺寸(长宽高):305x175x330mm

防水等级:IP55

产品重量:2kg

安装方式:立杆

单套配置清单

序号

品名

型号

主要功能

1

天空成像仪

FT-TK2

①鱼眼天空摄像机(垂直对天)

②气温

③相对湿度

④气压

2

通信系统



①有线网络直连通讯

3

配套软件

APP与web服务

①查看实况

②查看下载历史数据

③查看图像图表

④基础数据接口服务

⑤查看实时天空图像、查看下载历史天空图像数据

4

天空图像算法系统



图像处理算法分析服务2年

5

市电

——

支持市电

6

安装支架

——

2米安装立杆
