管道式风速传感器

2024-06-14·165 浏览

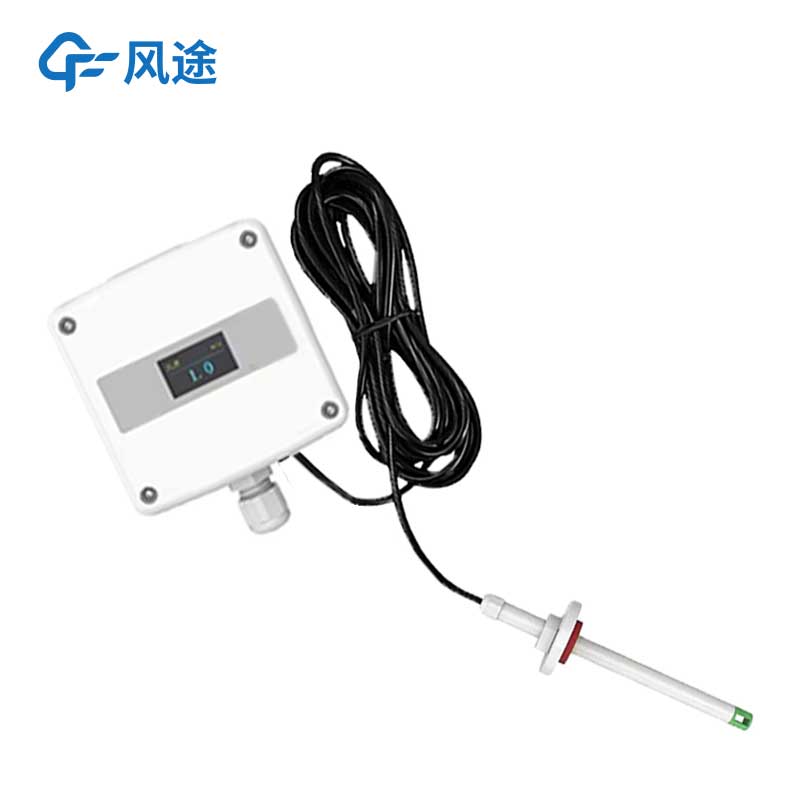

管道式风速传感器

设备名称:管道式风速传感器

功能描述:针对管道风速测量而设计,自主研发的高精度风速测量单元,反应灵敏,能快速准确地测量微小风速,稳定性好、漂移小、精度高。该变送器同时能根据设置测量的管道截面积计算实时风量值。

检测原理:采用热线式平衡原理测量风速。响应速度快,启动风速小。

标定方法:采用公司自主研发的全量程二次标定方法,线性度好,准确度高;

接线方式:接线端子采用军工级弹簧式免螺丝端子,一压一插即可接线,现场即使没有螺丝刀也能快速接好线,可适应线径0.3~2.0mm2


管道式风速传感器安装注意事项:

①、开孔式法兰盘安装,采用高品质硅胶密封圈,漏风小,经久耐用;

②、注意需要在管道的侧面或者下面安装,不能采用从上至下安装方式。

③、先在通风管道上打一个直径20mm的孔,将风管插入到孔中,调整设备的方向使设备的箭头方向与风速的方向(风来的方向)一致,可以通过调节法兰盘的位置控制设备的高低。

测量要素:①、实时管道风速;②、RS485型可选管道内风量值;

信号输出:RS485、4-20ma、0-5v、0-10v

参数修改:①、可通过485命令改设备地址和波特率,设置管道截面积;②、485型可提供专业配置工具配置设备参数;③、485型可通过硬件拨码开关调整485从站。

探头线长度:线长默认为1m,可长可短,最长可做的100m但是需要线体周围无干扰。


管道式风速传感器设备显示:

①、可选配有机发光显示器,可视角度更宽的OLED屏幕,自发光,功耗低。

②、485型可轮显当前风速及相关风量。

③、模拟量型可轮显当前量程及当前风速。

供电方式:10-30V DC

最大功耗:0.5W

测量介质:空气、氮气、油烟废气

精度:量程0~10m/s的精度为±(0.1+2%FS);量程0~15m/s,0~20m/s,0~30m/s的精度±(0.2+2%FS)m/s;

电路工作温度:-10℃~+50℃

风速显示分辨率:0.1m/s

响应时间:2S

长期稳定性:≤0.1m/s/year
