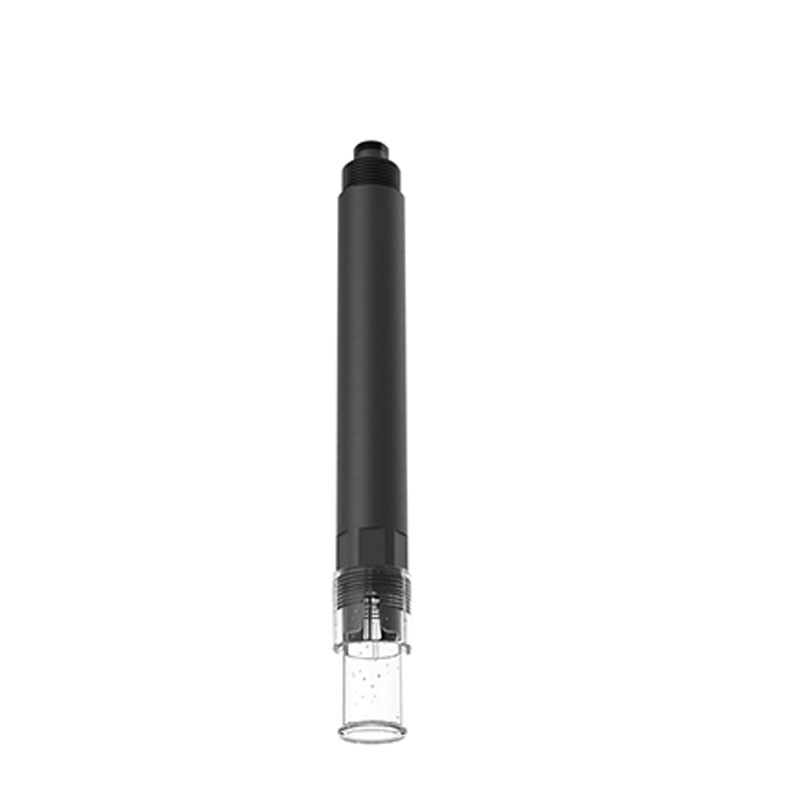

一．水质ORP变送器应用环境说明
用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线ORP测量的要求。
信号输出：RS485（MODBUS-RTU）。
指示电极为铂金片，稳定性高。
内部信号隔离技术，抗干扰性强。
良好的再现性，热稳定性，低漂移，体积小，响应速度快
安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体性能稳定，使用寿命长
IP68防水标准
二．水质ORP变送器技术性能和规格
1.技术参数
| 测量原理 | 电化学（盐桥） |
| 信号方式 | RS485（MODBUS-RTU） |
| 测量范围 | -1500mV～+1500mV |
| 测量分辨率 | 1mV |
| 测量精度 | ±6mV |
| 外壳材质 | ABS |
| 电缆长度 | 标配5米 |
| 供电电压 | 12-24VDC（0.4W@12V） |
| 校准方式 | 单点校准 |
| 测量环境 | 温度0~50℃（不结冰），< 0.2MPa |
| 防水等级 | IP68 |
| 安装方式 | 浸入式安装，NPT3/4螺纹 |
2.水质ORP变送器尺寸图
传感器接头为M12航空插头连接器5芯母座
三．水质ORP变送器安装和电气连接
1.安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。
2.电气安装
线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）
黑色-地线（GND）绿色-485B
黄色-485A
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
四．水质ORP变送器维护和保养
1.使用和维护
初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。
使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。
接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。
检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。电极的铂片若沾有油脂，则可用脱脂棉花沾以丙酮或酒精，轻轻擦洗干净，若沾污物系不溶性无机物，则可用30-50%的盐酸擦洗之，每天也可以用干净的高级卫生纸擦一次。
传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。
