超声波流量计测量原理?

2023-12-25·30 浏览

超声波流量计测量原理?

超声波流量计是通过发射超声波脉冲穿越流体,测量超声波传播时间来计算流速的仪器。它利用多个超声传感器,一个发射器和一个接收器,发射器将超声波脉冲发送到流体中,然后接收器接收反射的超声波信号。测量从发射到接收的时间差,结合流体声速,计算出流速。由于超声波传播受流速影响,可以实现准确的流量测量。这种技术适用于各种液体和气体测量,具有非侵入性、高精度和长期稳定性等优点。


超声波的基本特性

超声波是一种高频声波,其频率通常在20 kHz(千赫兹)到1 GHz(吉赫兹)之间,远远超过了人耳能够听到的声音的频率范围。这使得超声波在工业和科学应用中具有广泛的用途,特别是在测量和成像领域。


超声波的传播速度是一个关键参数,通常以每秒米(m/s)来表示。其传播速度在不同的物质中会有所不同,通常在1500 m/s到5000 m/s之间。这个传播速度是超声波测量中的一个关键因素,因为它直接影响着流速的计算。


超声波流量计的组成和工作原理

超声波流量计通常由以下几个主要部分组成:

发射器(Transducer):发射器是超声波流量计的核心部件之一,它负责产生超声波脉冲并将其发送到流体中。这些脉冲通常以固定的时间间隔发送。

接收器(Transducer):接收器也是关键部件之一,用于接收从流体中反射回来的超声波信号。接收器将接收到的信号转换为电信号供后续处理。

信号处理单元(Signal Processing Unit):这个单元用于测量超声波的传播时间和处理接收到的信号。它通常包括时钟电路、计数器和数字信号处理器等组件。

流体管道(Flow Pipe):流体管道是测量流体流动的通道,超声波脉冲通过这个通道传播。

传感器安装装置(Sensor Mounting Assembly):这个装置用于将发射器和接收器安装在流体管道上,确保超声波能够顺利传播并正确地被接收。



下面是超声波流量计的工作原理:

发射超声波脉冲:发射器发出超声波脉冲,这些脉冲穿越流体并传播到流体的对面。通常,超声波脉冲以一定的频率发送,例如每秒100次。

超声波的传播:一旦超声波脉冲进入流体,它会以特定的速度在流体中传播。这个速度通常是已知的,因为它取决于流体的类型和温度等因素。

超声波的接收:接收器位于流体对面,它会接收到由流体中的粒子反射回来的超声波信号。接收器将这些信号转换为电信号并将其传送给信号处理单元。

测量传播时间:信号处理单元测量从发射到接收的时间差,即超声波的传播时间。这个时间差称为"飞行时间"(Time of Flight,TOF)。飞行时间的测量通常以微秒或纳秒为单位。

计算流速:一旦获得了超声波的传播时间,可以使用以下公式来计算流速:

流速(Velocity)= 距离(Distance)/ 飞行时间(Time of Flight)

其中,距离通常是流体管道的已知长度,而飞行时间是通过测量获得的。

计算流量:一旦知道了流速,可以进一步计算流量,流量等于流速乘以管道的截面积。

流量(Flow Rate)= 流速(Velocity) × 管道截面积(Cross-Sectional Area)


超声波流量计的关键优势包括:

非侵入性:测量过程不需要直接接触流体,因此不会干扰流体的运动或性质。

高精度:超声波测量非常精确,对于各种类型的流体都有效,包括液体和气体。

适用广泛:超声波流量计适用于多种应用领域,包括水处理、石油化工、制药、食品加工和供热供冷系统等。

长期稳定性:超声波流量计的传感器通常具有较长的使用寿命和稳定性,需要较少的维护。

无移动部件:相对于某些其他流量计,如涡轮流量计或涡街流量计,超声波流量计没有移动部件,减少了机械磨损和损坏的风险。

能耗低:超声波流量计通常消耗较少的能源,适合长期运行和远程监测。

然而,超声波流量计也有一些限制。例如,它对流体中的气泡和杂质比较敏感,这可能会影响测量精度。此外,温度和压力的变化也可能影响声速,从而对测量结果产生一定的影响。



超声波流量计的类型

超声波流量计可以根据其工作原理和应用领域分为不同的类型。以下是一些常见的超声波流量计类型:

多普勒超声波流量计:这种流量计使用多普勒效应来测量流体中颗粒的运动,从而计算流速。它特别适用于液体中包含颗粒或气泡的情况,例如血液流速测量和污水处理。

时间差测量超声波流量计:这种流量计使用时间差测量来计算超声波的飞行时间,进而测量流速。它广泛应用于工业和商业应用中,特别适用于液体和气体流量测量。

多通道超声波流量计:多通道流量计具有多个发射器和接收器,可以提供更准确的测量结果。它们通常用于需要高精度测量的应用。

便携式超声波流量计:这些流量计设计轻便且易于携带,适用于需要在不同地点进行流量测量的情况,例如维修和调试工作。

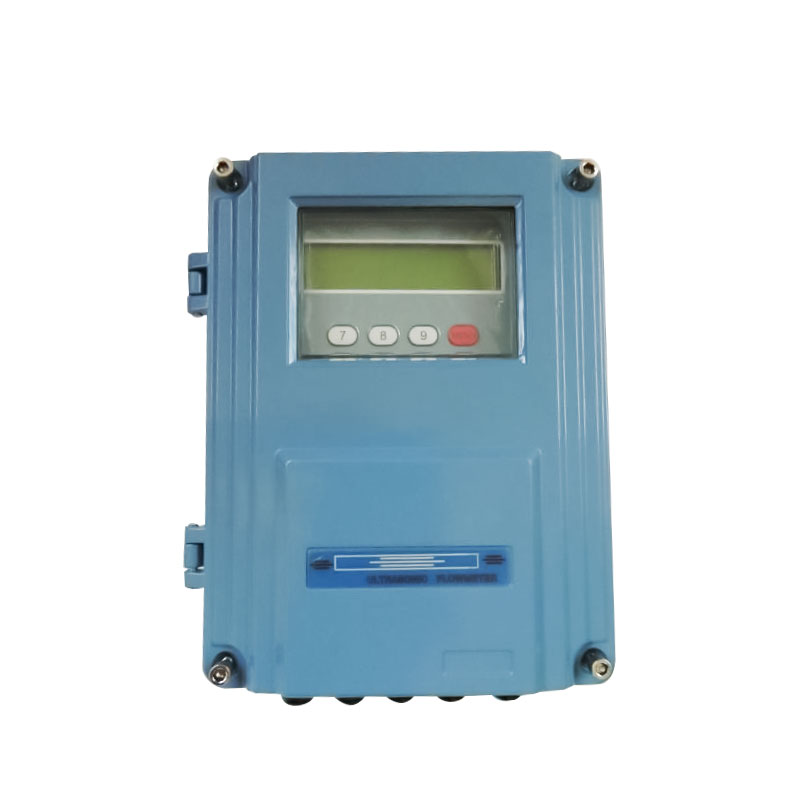

固定安装超声波流量计:这些流量计安装在流体管道上,用于长期流量监测和控制。它们通常与过程自动化系统集成在一起。


超声波流量计的应用

超声波流量计在多个应用领域中得到广泛使用,包括但不限于以下几个方面:

水处理:超声波流量计用于监测和控制自来水、废水处理和工业用水的流量,以确保水资源的有效利用和环境保护。

石油和天然气:在石油和天然气行业中,超声波流量计用于测量液体和气体的流速和流量,以便进行生产和输送过程的监控和管理。

制药和化工:这些行业需要高精度的流量测量来确保生产过程的质量和效率。超声波流量计可用于监测化学反应中的液体流量。

食品加工:在食品生产中,超声波流量计用于测量各种液体食材的流量,以确保产品质量和食品安全。

供热供冷系统:超声波流量计可用于监测建筑内的暖气和冷却系统中的流体流速,以实现节能和舒适性。

医疗应用:在医疗领域,多普勒超声波流量计用于测量人体内的血流速度,以帮助医生诊断心血管疾病和其他病症。


总结

超声波流量计是一种先进的流量测量技术,利用超声波的传播特性来测量流体流速和流量。其非侵入性、高精度、长期稳定性以及适用于多种应用领域的特点使其成为工业和科学领域中的重要工具。无论是在水处理、石油化工、医疗领域还是其他应用中,超声波流量计都能够提供可靠的流量测量数据,有助于提高生产效率和资源利用效率。然而,在使用超声波流量计时,需要考虑流体中的气泡和杂质以及温度和压力的影响,以确保测量的准确性和可靠性。
