GNSS位移建筑安全监测系统解决方案

2024-01-23·23 浏览

GNSS位移建筑安全监测系统解决方案

房屋建筑安全是人们生产、经营、居住、学习、娱乐等经济生活和人身安全的基本保证。近年来,房屋安全事故频发,造成了人员伤亡和极大财产损失。因此,在保护居民的人身安全和财产安全方面,房屋建筑安全管理就显得尤为重要。但是,我国当前对房屋建筑安全的管理还有很多不足和问题。


现如今,我国有越来越多的房屋过于老旧,早期建设的房屋在结构设计方面可能存在缺陷,建设过程中也可能因监管不到位导致偷工减料,再加上房屋在使用过程中也会受到材料老化、非法改建、地质活动等因素影响,有一大部分房屋已经到达了自身的使用寿命。



系统简介

GNSS安全自动化监测系统是对房屋沉降、倾斜、裂缝等影响房屋结构安全的数据指标进行全天实施在线的监测系统,采用层次化设计方法,将各类传感器设备安装在房屋各关键部位进行实时监测,数据接入到采集设备,采集设备初步运算后通过无线网络将数据输出到云服务器,云服务器将数据进行分析处理后下发到后端监测平台,实现数据协同、及时预警的信息自动化监测预警系统。


设备安装

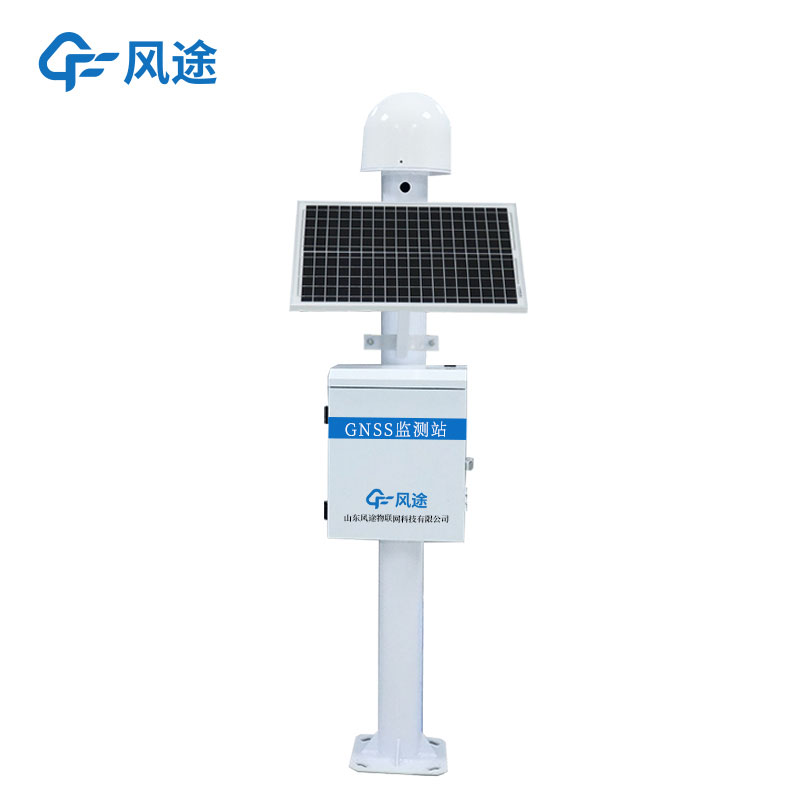

GNSS位移监测站

位置:房屋顶上

方式:GNSS位移监测测站一般部署在四角各一个,一般配置4个,具体位置按照现场情况定,太阳能+锂电池供电。


远程倾斜位移监测仪

位置:裂缝处;

方式:安装裂缝处,具体位置根据裂缝定,太阳能+锂电池供电。


双轴高精度倾角传感器

位置:楼顶四角

方式:螺丝钉固定安装,提供单独供电。


应变传感器

位置:楼面支撑点,承重墙

方式:螺丝钉固定安装,具体位置按照现场情况定,提供单独供电。


小型气象站

位置:楼顶或者附近平地处

方式:法兰固定安装,具体位置按照现场情况定,太阳能+锂电池供电。


系统组成

监测传感器:

在房屋墙角、墙体、屋顶等重点位置安装各类传感器(包括倾角传感器、应力传感器、GNSS位移监测站、远程倾斜位移监测仪、小型气象站等),通过远程云平台进行远程监测数据,对房屋进行实时监测。


采集终端:

采集层采用4G智能采集网关,网关集成了数据采集模块、边缘计算模块、供电模块及据传输模块。可实现对各类传感器的数据采集、并将数据进行初步计算后通过4G无线网或有线网络将数据输出到云服务器。



远程云平台:

云端集成了物联网和云计算技术。将各类传感器数据进行计算分析后分类存储,并将处理过的数据下发到各个人机交互界面。
