EL测试组串电源

2024-12-06·129 浏览

EL测试组串电源

一、EL测试组串电源产品简介

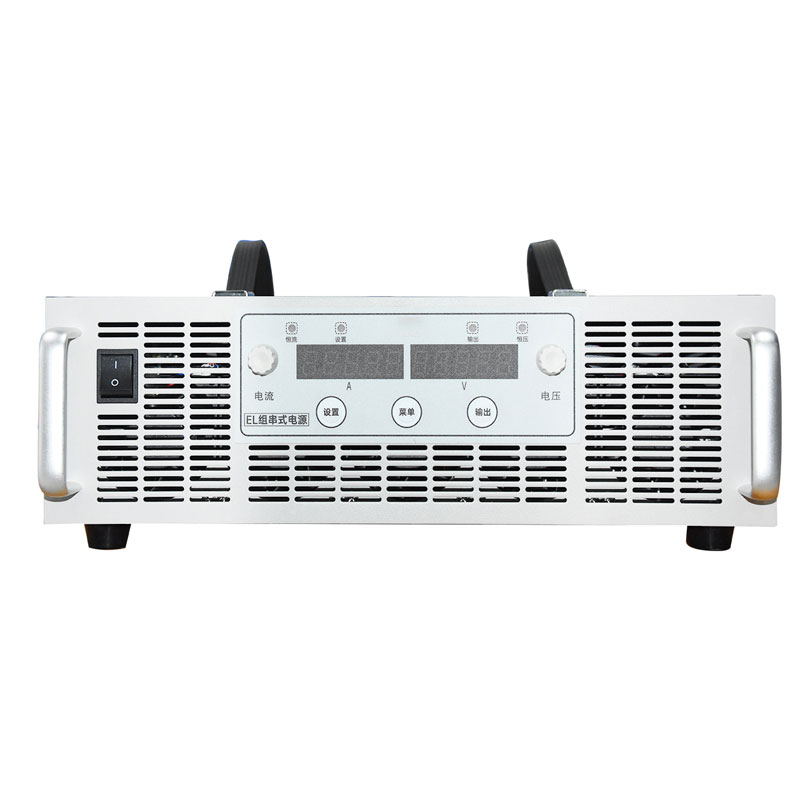

EL测试组串电源为我司针对光伏电站组串反向上电特性所研发,通过将交流电转换为直流电输入电池板激发电致发光,从而进行EL的内部缺陷测试。

FT-150030为研发型程控电源,通过程序软件系统控制EL测试组串电源的电性能与保障措施。其pro版本为高品质软件配置,选用更高品质的进口电子元器件搭配开放式编程主机,可更好的保障组串检测稳定性与安全性。

二、EL测试组串电源技术参数

1、ELEL测试组串电源光伏用

规格 FT-150030 FT-150050 FT-150010
电能参数 0~1500V;0~3A 0~1500V;0~5A 0~1500V;0~10A
品质 程控线性国产 程控定制进口 程控定制进口
场景 EL检测仪单块/组串测试 EL检测仪单块/组串测试 EL检测仪+无人机EL测试
电压输出 0~1500V 0~1500V 0~1500V
电压精度 1V 0.001V 0.001V
补偿电压 12V 96V 96V
电流输出 0~3A 0~5A 0~10A
电流精度 0.1A 0.001A 0.001A
电能精准度 ±0.1A;±1V ±0.001A;±0.001V ±0.001A;±0.001V
功率输出 0~4.5KW 0~8KW 0~16KW
功率稳定度 ±0.1% ±0.002% ±0.002%
输出精度 ±0.1% ±0.001% ±0.001%
输出效率 >80% >95% >95%
输出线性调整率 ±0.5% ±0.005% ±0.005%
输出负载调整率 ±0.5% ±0.005% ±0.005%
输入电压 220VAC 380VAC 380VAC
输入频率 50/60Hz 50/80Hz 50/100Hz
输入功率因子 >0.75 >0.5 >0.5
上电时间 手动控制 程控定时自动上电自动断电
绝缘耐压输入对输出 2500VDC
绝缘耐压输出对外壳 500VDC
OVP调节范围 0-100%前面板调节(或数字接口)
OVP调节精度 ±1%额定值

2、ELEL测试组串电源/程控系统

规格 FT-150030 FT-150050 FT-150010
程控控制系统 控制电流电压输出、监测电源工作状态 程控面板可直接设定电源各项程控指标
程控远程接口 RS-485C,模拟量接口(0-10V)
程控控制面板 - 电源面板可进行程序编程,控制电源通断电时间、定时上电、保护阀值等
逆电流保护 - 可设定逆电流阻抗阀值,预防组串电流倒灌
短路保护 光伏组串反接短路保护,预防光伏组件击穿二极管
程控缓冲保护 - 缓存式光伏组串通断电,预防大电流直上击穿光伏板
程控稳态输出 - 根据组串不同功率组件自适应匹配电流电压(避免击穿组件二极管)
数字电压编程精度 - ±0.001% ±0.001%
数字电流编程精度 - ±0.001% ±0.001%
程控上升时间 - 0~10s可设定
程控下降时间 - 60ms(空载);250ms(负载10%);2.5s(满载)
电压波动控制 0.1V/ms~10V/ms 0.001V/ms~0.002V/ms
电流波动控制 0.1A~0.2A 0.001A~0.01A,or 1NF
波动控制最小时间 5ms 0.1ms
面板显示 数显绝缘操控面板 主机程控面板
面板控制 - 可设置电源电流电压保护极限值OVP
光伏EL上电特性 高低电流切换测试(手动切换) 高低电流切换测试(程序自动切换)
同步上电组件数量 可同步完成 1~32块光伏板(1500V内)检测供电接入
光伏上电接入端口 汇流箱 / 逆变器 / 组串端口 / 组件端口
稳态输出模块 - 稳定上电组串内各组件电能参数平均一致(防光伏板击穿)
恒温控制模块 风冷持续散热控温 程序电子控温45°C 可保障24小时不间断工作
过载保护 - 可设定过载阀值,输出过载自动停止,以防烧毁供电方空开变压器
输出短路自动保护 保护因电站线路或组件组串断路造成的电源故障与人身危险,电源自动断电
输入电压自动保护 - 可保护因输入电压波动过大造成的电源元器件烧毁
缺相保护 可保护因三相断路造成的电源损坏与事故
内部过热保护 可根据内部温度动态散热确保不会因温度过高烧毁电源
高压隔离保护 确保整机外壳与面板的操作人员高压电工作安全
输入线 2米(6平方)
接线方式 AC220 三相三线+地线
体积重量 430x88x450mm;13kg 17kg 26kg

注:EL测试组串电源为大功率直流输出电源,属于高压装备,程控系统针对光伏电站场景所定制,可更好的保障现场人工施工的安全性。但高压设备仍属于高危高风险装备,请严格按照操作说明,规范接线规范操作。在电源发生保护的情况下第一时间联系厂家解决,切勿擅自接线操作,以防发生危险!!!
