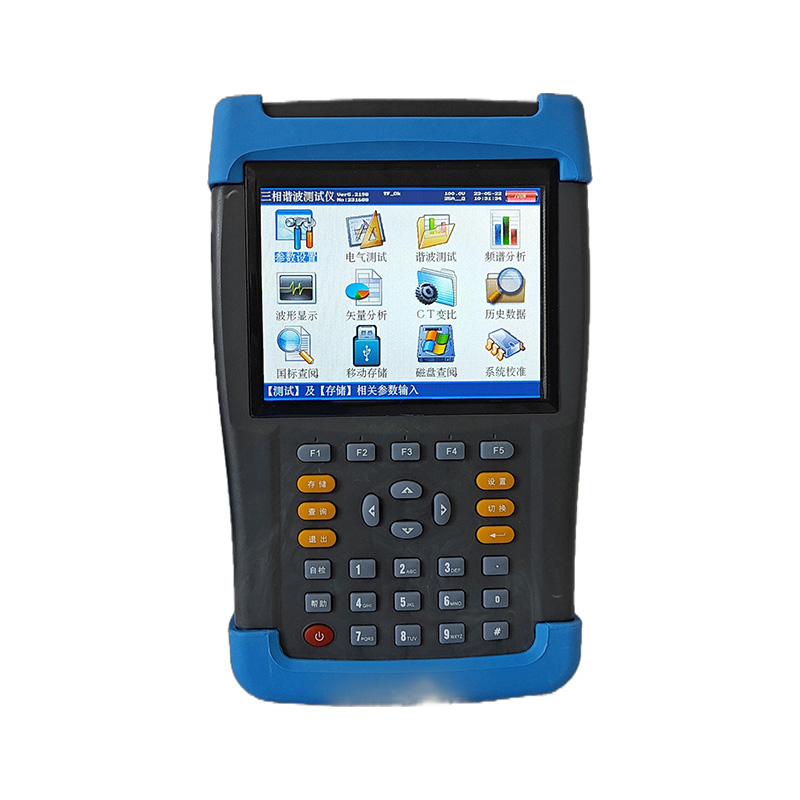

手持式电能质量分析仪

一、手持式电能质量分析仪产品简介

手持式手持式电能质量分析仪,它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数,同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果提供免费的上位机分析软件进行二次分析,为电网电能质量治理提供准确的数据依据。

二、手持式电能质量分析仪核心技术指标

闪变精度:±5%

电压精度:0.1%

频率:50Hz/60Hz

测量周期:10/12周期

频率宽度:42.5-69Hz

电压不平衡度:±0.2%

电流不平衡度:±0.5%

最高采样频率:200kHz

电流精度:0.1%+CT精度

功率因素精度:0.5%+CT精度

电压测试范围:0-1000V,瞬间6000V

数据存储:8G

工作时间:≥5h

IP等级:IP53

支持手动/自动录波

录波时间:10s-10min

录波周期:10/12周期

最小记录时间间隔:0.2s

USB传输速度:≥17M/S

谐波测量:50次/50Hz-2500Hz

录波采样点:128/256/512点/周期

安全等级:600V CAT IV/1000V CAT III

中英文界面设置

支持多互感器品牌

逆变器测量:单相/三相

能量损耗分析:货币统计

免费专业上位机分析软件

瞬态监测:捕获最短50us波形

符合IEC61000-4-7谐波测量标准

符合IEEE 1459、DIN 40110算法

符合IEC61000-4-15闪变测量标准

间谐波测量:50次/25Hz-2475Hz

高次谐波:35次/2100Hz-8900Hz

三、手持式电能质量分析仪高级测量功能

1.录波分析

支持1-10min录波功能,支持自定义采样点记录原始波形,PC专业上位机分析软件二次分析波形,更有效分析电网故障原因。

2.参数统计

全面对电能质量参数进行记录和数据分析。最小记录间隔为0.2s,记录的数据可供上位机软件二次分析,并可以生成自定义或国标报表。

3.瞬态监测

200kHz高速定频采样,可捕获最短50us波形瞬间脉冲,捕获快速变化的波形数据,同时支持瞬态事件无损录波功能。

4.能效损耗评估

支持功率分解,详细统计各类型参数引起的损耗功率,支持污染评估,同时通过货币的形式直观展示能量损耗导致的经济损失。

5.逆变器测量

可对单相/三相逆变器进行电参数分析,分析及记录逆变器的直流输入、交流输出及转换效率等参数。

6.示波器

显示4通道电压电流波形,支持横向及纵向缩放,直观显示波形畸变情况,了解高次谐波对信号的影响。

四、手持式电能质量分析仪特色功能

1.多区域标准

50Hz/60Hz电网工频系统测量,中英语言设置,自定义多国家相序颜色标准和计算方法,满足不同用户需求。

高精度、宽频带、宽量程

测量精度符合IEC 61000-4-30 A级标准,IEC61000-4-7谐波测量、IEC61000-4-15闪变测量,最大可测6000V瞬间电压,高次谐波最大频率可以达到9kHz

2.设置向导

指导用户设置参数,满足测量基本设置,解决新用户不清楚如何设置参数的困惑,可视化引导,简单便捷。

3.接线验证

独创接线验证功能,指导用户正确接线,防止接线错误导致无效记录,接线错误有效提示。

4.兼容性设计

支持行业多种品牌的电流互感器。

5.IP53级别结构

具备1.5m防摔保护能力,防护等级高达IP53。

6.数据分析软件PQViewer

电能质量数据分析软件(PQViewer)是与电能质量分析仪配套的数据分析软件。

PQViewer能读取分析仪采集并记录的电能质量数据文件,提供数据分析功能、数据统计功能,并能导出测量数据、导出符合国际标准的报表,有助于快速准确的定位电能质量问题。数据分析功能

统计数据分析,以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果,所有电能数据状态变化一览无遗;

谐波分析,以直方图与趋势图显示谐波数据的统计结果,从谐波的细节数据到宏观的结果都在掌握之中;

事件数据分析(暂态事件与稳态告警事件),报告事件发生的时间、类型及详细数据,可以单通道分析、多通道对比分析事件发生时刻的电能质量状态;

通过简单的操作便可生成符合国标的报表

7.数据导出与报表

导出报告内容,可快速输出Excel格式报表、趋势图、谐波频谱柱状图和ITIC曲线,广泛应用于测量数据的二次分析,效率更高;同时提供Word格式报表,表格数据与图片同时查看,内容丰富,节省时间。

导出原始数据,以csv文件导出记录的原始数据,便于二次数据处理分析,结果精确;操作简单,两步操作即可完成导出。

五、手持式电能质量分析仪常规参数

参数 参数类型 描述
机械 尺寸(mm) 263×168×65
重量 约2kg
环境 工作环境 0℃~+45℃,湿度 90rh%以下
存储环境 -20℃~+50℃,湿度95rh%以下(不凝结)
存储 类型 TF 卡(内置) SD 卡(外置)
容量 8GB 8G(最大支持 128G)
电源 适配器输入 110V-240V,50Hz
适配器输出 15V,3A
电池 类型 可充电聚合物锂离子电池,5000mAh
电池工作时间 ≥5h
电池充电时间 最小5h(环境温度25℃)
省电功能 液晶背光亮度可调,待机时间可调
显示 尺寸 112.8×84.6mm
色彩 26万色
分辨率 640×480

六、手持式电能质量分析仪测量参数

功能 参数类型 描述
记录器 示波器 A、B、C、N各相电压电流实时波形
电压电流频率 频率值、电压有效值、电压半波有效值、电压正峰值、电压负峰值、电压波形因数、电流有效值、电流半波有效值、电流正峰值、电流负峰值、电流波形因数
功率和电池 有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能量、无功电能量、视在功率电能量
电压谐波 THD、DC、1-50次谐波、0-49 次间谐波、1-35次高次谐波
电流谐波 THD、DC、KF、1-50次谐波、0-49次间谐波、1-35次高次谐波
谐波功率 THD、DC、1-50次谐波功率
闪变 PST(短闪变)、PLT(长闪变)
不平衡 正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、不平衡度
能量损耗 有功、无功、视在功率分解、线损功率、线损费用、污染评估
需量 需量
事件记录 电压暂升、电压暂降、电压中断、冲击电流、短闪变越限、长闪变越限、电压上越限、电压下越限、频率上越限、频率下越限、稳态电压波动、电压不平衡越限、电压THD越限、电压 1-50次谐波越限、电流2-50次谐波越限
逆变器 直流 直流电压、直流电流、直流功率、纹波电压、纹波电压含有率
交流 频率、电压有效值、电流有效值、总视在功率、总有功功率、总功率因数、基波功率、基波功率因数
效率 转换效率
瞬变 电压 电压有效值、电压半波有效值、电压正峰值、电压负峰值
电流 电流有效值、电流半波有效值、电流正峰值、电流负峰值
频率 频率
事件记录 电压暂升、电压暂降、电压中断
监视器 监视器 电压有效值、1-50次电压谐波、 PLT、电压暂降、电压暂 升、电压中断、稳态电压变动、电压不平衡度
