金属款叶绿素传感器

2024-09-30·26 浏览

金属款叶绿素传感器

一.金属款叶绿素传感器工作原理

金属款叶绿素传感器是一种专门用来检测叶绿素含量的设备,它的工作原理基于叶绿素的荧光特性和吸光特性。

在自然光或特定波长的光源照射下,叶绿素会吸收光能并发出荧光。这种荧光的强度与叶绿素的含量成正比,因此可以通过检测荧光的强度来估计叶绿素的含量。

金属款叶绿素传感器的优点是可以实时、快速、无损地测量叶绿素含量,可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。


二.金属款叶绿素传感器技术参数

测量原理 荧光法
量程范围 0-400ug/L
分辩率 0.01ug/L
精度 R2>0.999
温度补偿 自动温度补偿
输出方式 RS-485(ModbusRTU协议)
存储温度 -5℃~65℃
工作环境 0℃~50℃, <0.2MPa
安装方式 浸入式安装,3/4NPT安装螺纹
线缆长度 5m
功耗 0.4W,12V供电
供电 DC:12V~24V
防护等级 IP68
校准方式 两点校准
外壳材质 316L不锈钢


三.金属款叶绿素传感器尺寸/安装

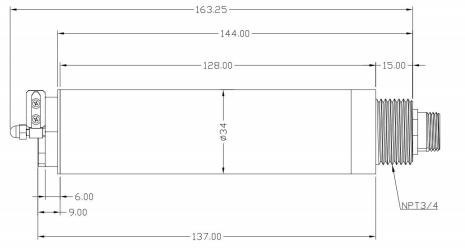

1.金属款叶绿素传感器尺寸图

金属款叶绿素传感器尺寸图

2.金属款叶绿素传感器接线图

线缆为4芯屏蔽线:

红色线—电源线(12~24V)黑色线—地线(GND)

绿色线—485B黄色线—485A

3.安装

1)现场可根据实际情况,选择6分(3/4 NPT)螺纹固定安装或

安装配件支架安装,或其他可将传感器固定的安装方式。

2)安装优选固定式安装,禁止拖链式安装。

3)安装时要充分考虑水流,液位变化,确保水流可横穿光路,传感器在水下10cm或更深处。

4)安装距离要求:与侧壁保持3cm以上,与底部保持10cm以上。


四.金属款叶绿素传感器维护和保养

1.维护日程

维护项目维护时间备注

清洗传感器0.5~3天(无刷)4~8周(有刷)

传感器检查6个月

更换O型圈1~2年

2.保养方法

1)传感器外表面检查,用清水冲洗传感器的外表面,如果仍有污垢残留,请用湿润的软布进行擦拭,对于一些顽固的污垢,可以在水中加入一些家用洗涤液来清洗。

2)传感器线缆检查,检查线缆外皮是否存在断裂,正常工作时线缆不应紧绷。

3)测量窗口检查,检查是否有脏污,用无尘布进行擦拭。

4)传感器校准可通过上位机软件校准,也可以通过自已通过

RS-485发送MODBUS指令自行校准。

3.传感器校准

3.1零点校准

用棕色烧杯量取适量蒸馏水,将传感器垂直放在溶液中,传感器前端离烧杯底部至少10cm,3~5分钟待数值稳定后进行零点校准。

3.2斜率校准

将传感器放置于标准溶液中,传感器前端离烧杯底部至少10cm,3~5分钟待数值稳定后进行斜率校准。
